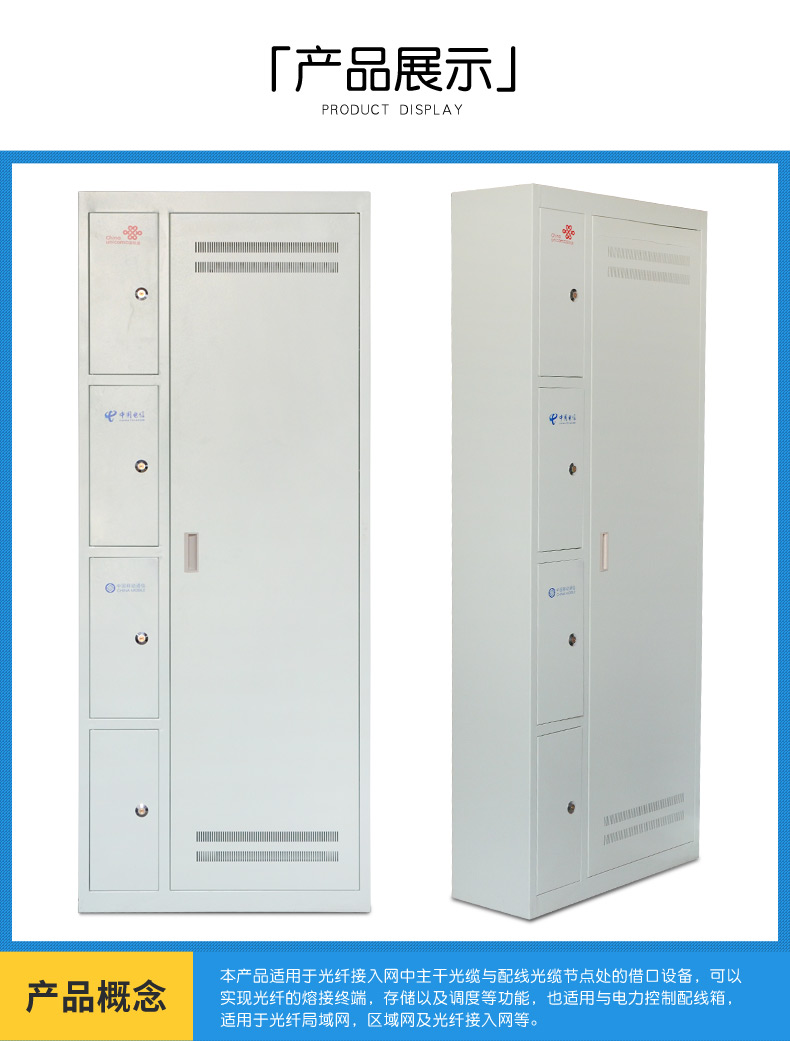

四网合一ODF光纤配线柜
四网合一光纤配线柜|共建共享光纤配线架|四网合一ODF|四网合一机柜|四网合一直插盘配线架|插片式分光四网合一机柜|光纤配线架|三网合一光纤配线架|三网合一直插盘ODF|ODF光纤配线架|光纤配线柜|光纤机柜
光纤配线架,英文名 Optical Distribution Frame ，简称ODF，ODF光纤配线架是专为光纤通信机房设计的光纤配线设备，主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它是光传输系统中一个重要的配套设备。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。
一、四网合一光纤配线架，共建共享光纤配线架产品概述
四网合一共建共享光纤配线架是用于光纤接入网(电信网、移动网、联通网、广电网）四网主干光缆与FTTH小区配线光缆节点处的接口设备，可以实现大容量光纤的熔接、终端存储以及调度等功能。该产品的应用，减少了网络的重复线路建设，精简线路，美化环境。
二、配线架选购信息
1. 材 质： 冷轧板
2. 品 牌： 3W
3. ODF单元箱容量：12芯、24芯、48芯、72芯、96芯、144芯
4. ODF配线架容量：288芯、576芯、648芯、720芯、864芯、960芯、1152芯、1440芯、2016芯
5. 配线架类型： 直插盘式ODF，子框式ODF，三网融合（合一）ODF，四网合一光纤配线架，开放式ODF，单元箱式ODF，壁挂式ODF
6. 主要适用范围：光纤配线机房
四网合一光纤配线架|共建共享光纤配线架|四网合一ODF|四网合一机柜|四网合一直插盘配线架|插片式分光四网合一机柜|光纤配线架|三网合一光纤配线架|三网合一直插盘ODF|ODF光纤配线架|光纤配线柜|光纤机柜
三、四网合一光纤配线架具有以下特点：
机架采用优质钢板制造，表面喷塑，外形美观，机构合理。
采用插片式分路器分光模式，做到插片式分光与主干盘相结合。
四网运营***设计，单面操作。
充分考虑光缆固定，有专门的进缆和盘纤通道。
采用12芯熔配一体化左右模块，***大幅度利用有效空间，***大容量为720芯。
卡接式安装FC、SC适配器。
所用12芯熔配一体化模块可抽出至箱外，***正面操作。
有可靠的光缆固定、开剥和接地装置。
各部件位置和按排，确保光缆在任何位置时弯曲半径大于40MM。
四、技术指标
环境温度：-40℃-+60℃
相对湿度：≤95%
大气压力：70kpa-106kpa
连接器损耗（插入，重复）：≤0.5db
回波损耗：p***0db, UPC≥50dB, APC≥60dB
光纤转接器插拔1000次变化量≤0.2Db
高压防护接地机箱***电阻：≥20000MΩ/500V(DC)
箱高压防护接地与机箱耐压≥15000V(DC)/1min，不击穿，无飞弧。
箱体静负荷能力：壳盖≥980N，侧表面≥980N，门铰链≥200N
机箱的秘封防护等级：达到GB4208标准IP65级。
