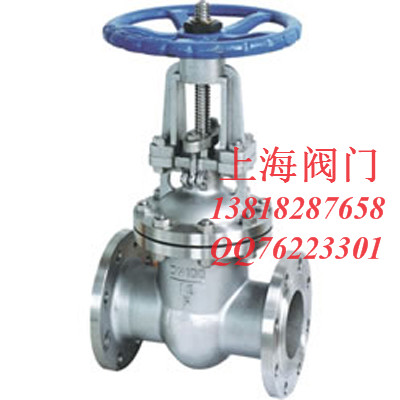

Z41H、Z41Y、Z41W 不锈钢闸阀：手动、法兰连接形式、明杆楔式刚性单闸板，阀座密封面材料为不锈钢，公称压力 PN16~PN200，阀体材料为不锈钢的闸阀。
Z41W、Z41Y、Z41H 不锈钢闸阀结构紧凑、设计合理、阀门刚性好、通道流畅、流阻系数小，密封面采用不锈钢和硬质合金，使用寿命长，采用柔性石墨填料、密封可靠、操作轻便灵活。应用于工作压力 1.6MPa~20.0MPa，工作温度 -29℃~200℃的石油、化工、水力、火力电站各种系统的管路上，适用介质为硝酸类、醋酸类、水、油、气类及某些腐蚀性液体。
产品特点：① 符合标准的要求，密封可靠、性能优良、造型美观。 ② 密封副配对合理，闸板和阀座的密封面采用不同硬度的硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。 ③ 阀杆经调质及表面氮化处理。 ④ 可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。
产品性能参数
Z41H、Z41Y、Z41W 不锈钢闸阀主要性能参数
|
型号 |
PN |
工作压力 / MPa |
适用温度 / ℃ |
适用介质 |
|
Z41W-16P~25P |
16~25 |
1.6~2.5 |
≤ 150 |
弱腐蚀性介质 |
|
Z41Y-16P~25P |
||||
|
Z41W-16R~25R |
||||
|
Z41Y-16R~25R |
||||
|
Z41W-40P~63P |
40~63 |
4.0~6.3 |
≤ 150 |
弱腐蚀性介质 |
|
Z41Y-40P~63P |
||||
|
Z41W-40R~63R |
||||
|
Z41Y-40R~63R |
||||
|
Z41Y-100P~160P |
100~160 |
10.0~16.0 |
≤ 150 |
弱腐蚀性介质 |
|
Z41Y-100R~160R |
||||
|
Z41H-40P~200P |
40~200 |
4.0~20.0 |
≤ 200 |
硝酸类 |
|
Z41H-40R~200R |
产品零部件材料
Z41H、Z41Y、Z41W 不锈钢闸阀零部件材料
|
型号 |
材料 |
|||
|
阀体、阀盖、闸板 |
阀杆 |
密封面 |
填料 |
|
|
Z41W-16P~25P |
铬镍钛不锈钢 |
铬镍钛不锈钢 |
本体材料 |
石棉石墨或柔性石墨 |
|
Z41Y-16P~25P |
堆焊硬质合金 |
|||
|
Z41W-16R~25R |
铬镍钼钛不锈钢 |
铬镍钼钛不锈钢 |
本体材料 |
|
|
Z41Y-16R~25R |
堆焊硬质合金 |
|||
|
Z41W-40P~63P |
铬镍钛不锈钢 |
铬镍钛不锈钢 |
本体材料 |
聚四氟乙烯 |
|
Z41Y-40P~63P |
堆焊硬质合金 |
|||
|
Z41W-40R~63R |
铬镍钼钛不锈钢 |
铬镍钼钛不锈钢 |
本体材料 |
|
|
Z41Y-40R~63R |
堆焊硬质合金 |
|||
|
Z41Y-100P~160P |
铬镍钛不锈钢 |
铬镍钛不锈钢 |
堆焊硬质合金 |
聚四氟乙烯 |
|
Z41Y-100R~160R |
铬镍钼钛不锈钢 |
铬镍钼钛不锈钢 |
||
|
Z41H-40P~200P |
铬镍钛不锈钢 |
不锈钢 |
不锈钢或不锈钢+硬质合金 |
柔性石墨 |
|
Z41H-40R~200R |
铬镍钼钛不锈钢 |
不锈钢 |
不锈钢或不锈钢+硬质合金 |
柔性石墨 |
